Revit Tips: Cho hiện dầm dưới dạng nét đứt trên mặt bằng

Có hai trường hợp xảy ra:

1- Đã có sàn ở trên.

- Muốn hiện dầm dưới dạng nét đứt, thực hiện: Ra lệnh VG, tại hộp thoại nhấn đánh dấu tại Hidden Lines, nhấn OK.

Kết quả như hình dưới:

- Nếu xóa dấu, dầm không hiện ra.

2- Trường hợp không có sàn bên trên:

- Nhấn phải chuột vào thanh dầm, nhấn chọn như hình dưới.

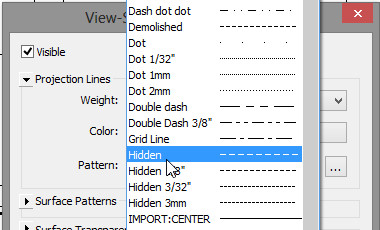

Hộp thoại hiện ra, tại hộp thoại nhấn chọn tại Projection Lines.

 Chọn Hidden, nhấn OK.

Kết quả như hình dưới.

Chúc các bạn thành công!
